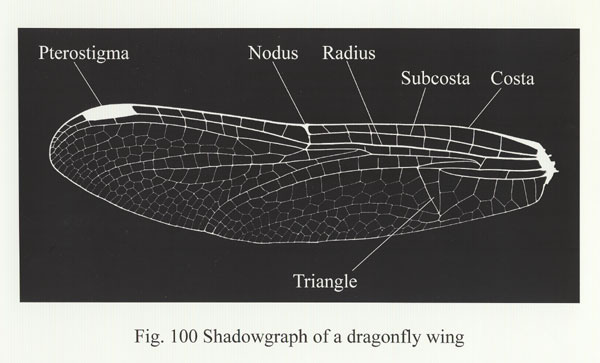

ギャラリー アキアカネの前翅 　トンボの翅は膜質部と翅脈部とから構成され，翅脈部には神経，血液腔，ある程度の器官が備わっている．翅脈は複雑で多数の二次横脈によって小室に仕切られている．図に示している写真は影写真であり翅脈の状況がよくわかる．翅脈の小室分割には工学的な意味がある． 　翅の小室におけるバーテックス数（角形数）の分布，小室面積の累積個数分布には規則性がある．大きい面積の小室は前縁脈，径脈，中脈，肘脈，第1肛脈，径分脈，第2径脈などに接する部分に多く，小さい面積の小室は後縁部や翅端部に多い．これらの翅構造が合理的に軽く，しなやかで，丈夫なトンボの飛行器官を実現している． 参考文献： A Study on the Wing Structure and Flapping of a Dragonfly S.Sudo, K.Tsuyuki, T.Ikohagi, F.Ohota, S.Shida, and J.Tani JSME Int. J., Vol.42, No.3, pp.721-729 (1999). ← Previous Index Next → Last updated: June 2, 2006
